PTF 61.000
|
|
Ventilador con filtro para montaje en el techo
|
|
|
|
|
|
|
|
│SOLICITAR INFORMACIÓN DEL PRODUCTO
│SOFTWARE DE DIMENSIONAMIENTO PSS
Datos técnicos
| Datos | PTF 61.000 | ||
| Tensión nominal ±10 % | AC 50/60 Hz | ||
| 230 V | 115 V | ||
| Caudal de aire boca libre | IP 54 | 1000 m³/h | |
| IP 33 | 1035 m³/h | ||
| Clase de calidad de estera de filtro conforme a EN 779 | IP 54 | G 4 | |
| IP 33 | sin estera de filtro | ||
| Margen de temperatura | –15 … +55 °C | ||
| Dimensiones (mm) | 470 x 470 | ||
| Dimensiones de la plantilla (mm) | 291 x 291 | ||
| Color | RAL 7035, diferentes colores disponibles a petición | ||

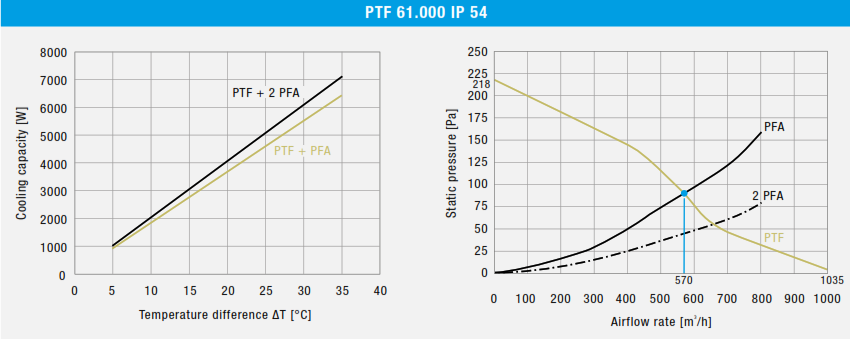

Curvas de rendimiento
Encontrará detalles técnicos adicionales en la sección descargas de esta página
Descargas
| Descripción | Idioma | Tipo | Dimensiones | Descargar |
| Declaración de conformidad PTF/PTFA 6xxxx | Inglés, Alemán |  |
46 KB | │DESCARGAR |
| Declaración de conformidad UKCA | Inglés | |
32 KB | │DESCARGAR |
| Manual de funcionamiento PTF/PTFA | Inglés, Alemán, Francés, Italiano, Español, Ruso | |
93 MB | │DESCARGAR |
| Manual rápido de funcionamiento PTF/PTFA | Inglés, Alemán, Francés, Italiano, Español, Ruso | |
420 KB | │DESCARGAR |
| Filtro 290x95 IP54/Type12 | Inglés, Alemán | |
42 KB | │DESCARGAR |
| Hoja de producto | Inglés | |
540 KB | │DESCARGAR |
| Modelo 3D (STEP) | Inglés |  |
10 MB | │DESCARGAR |
| Certificación UL listed | Inglés | |
190 KB | │DESCARGAR |
| Certificación UL recognized | Inglés | |
170 KB | │DESCARGAR |
| Certificación EAC | Ruso | |
250 KB | │DESCARGAR |
Detalles del pedido
| Detalles del pedido | PTF 61.000 | ||
| Sistema de protección | Tensión nominal | 230 V AC | 115 V AC |
| IP 54 | Número de artículo | 11681102055 | 11681152055 |
| IP 33 | Número de artículo | 11681100055 | 11681150055 |

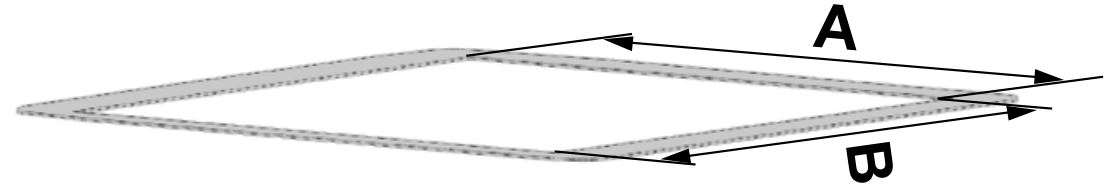

| DIMENSIONES PTF 61.000 |
||
  |
||
| A | 291 mm | |
| B | 291 mm | |
| X | 470 mm | |
| Y | 470 mm | |
| Z1 | 95 mm | |
| Z2 | 57 mm | |
 |
