PF 11.000 EMC

Ventilatore con filtro

  • Dimensione 1, portata d’aria fino a 24 m³/h
  • Contatto sicuro grazie al miglioramento delle molle di contatto sulla griglia schermo
  • Grado di protezione IP 54, NEMA tipo 12
  • Certificazione UR e UL
  • Dima compatibile con la dimensione 1 della 3ª e 4ª generazione


Dimensione 1


Grado di
protezione


Montaggio senza
utensili


Cambio filtro
senza utensili


Certificazione
UL Recognized


Conformità EAC


Standard CSA


Certificazione CE


NEMA tipo 12


Certificazione
UL Listed


Testato





│RICHIEDI INFORMAZIONI SUL PRODOTTO

│SOFTWARE DI DIMENSIONAMENTO PSS



Dati tecnici

Dati PF 11.000 EMC
Tensione nominale ±10 % AC 50/60 Hz DC
230 V 115 V 12 V 24 V 48 V
Portata aria bocca libera 19 / 24 m³/h 19 m³/h
Categoria di qualità del panno filtrante a norma DIN EN 779 G 4
Temperatura operativa –40 … +55 °C
Dimensioni (mm) 109 x 109
Dimensioni dima (mm) 93 x 93
Colore RAL 7035, colori diversi su richiesta

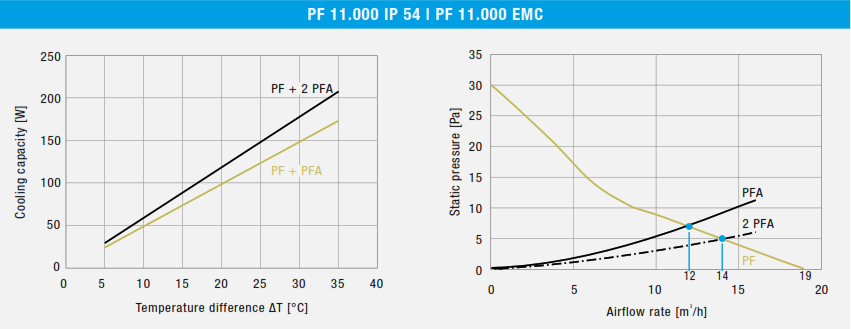

Curve di prestazione


Potete trovare certificazioni e maggiori dettagli tecnici negli allegati della sezione download, qui di seguito

Downloads

Descrizione Lingua Tipo Dimensione Download
Dichiarazione di conformità CE PF/PFA Inglese, Tedesco 47 KB │DOWNLOAD
Dichiarazione di conformità UKCA Inglese 32 KB │DOWNLOAD
Manuale d'uso PF/PFA 1x.000 - 6x.000 Inglese, Tedesco, Olandese, Francese, Svedese, Italiano, Spagnolo, Russo 1.5 MB │DOWNLOAD
Supplemento PFx Inglese, Tedesco, Olandese, Francese, Svedese, Italiano, Spagnolo, Russo 470 KB │DOWNLOAD
Raccomandazioni cambio filtro Inglese, Tedesco 43 KB │DOWNLOAD
Filtro 87x87 IP54/Type12 Inglese, Tedesco 33 KB │DOWNLOAD
Scheda prodotto Inglese 480 KB │DOWNLOAD
Efficacia della schermatura Inglese 750 KB │DOWNLOAD
Certificato CSA Inglese 180 KB │DOWNLOAD
Certificato UL listed Inglese 190 KB │DOWNLOAD
Certificato UL recognized Inglese 170 KB │DOWNLOAD
Certificato EAC Russo 250 KB │DOWNLOAD



Dati per l’ordine

Dati per l’ordine AC PF 11.000 EMC
Grado di protezione Tensione nominale 230 V AC 115 V AC
IP 54 Codice articolo 11811101055 11811151055

Dati per l’ordine DC PF 11.000 EMC
Grado di protezione Tensione nominale 12 V DC 24 V DC 48 V DC
IP 54 Codice articolo 11811851055 11811801055 11811701055


Opzioni / accessori

Prodotto Codice articolo Protezione Dimensioni
Panno filtrante (5 pz/confezione) 18611600029 IP 54 87 x 87 mm
Panno filtrante (750 pz/confezione) 18611600187 IP 54 87 x 87 mm
Termostato 17121000000 - -
Igrostato 17207000000 - -
Protezione dalle intemperie 18102000014 - -


Ricambi

  U
+/-
DC		 U
∼
50/60 Hz		 Ventola Filtro IP54 / TYPE 12
Confezione 5 pz.		 Filtro IP55 / TYPE 12
Confezione 5 pz.
PF 11.000 12V - 18611000036 18611600029 -
24V - 18611000039
48V - 18611000042
- 24V 18611000005
- 115V 18611000028
- 230V 18611000032

Gestione termica Pfannenberg – Ventilatori con filtro 4ta generazione

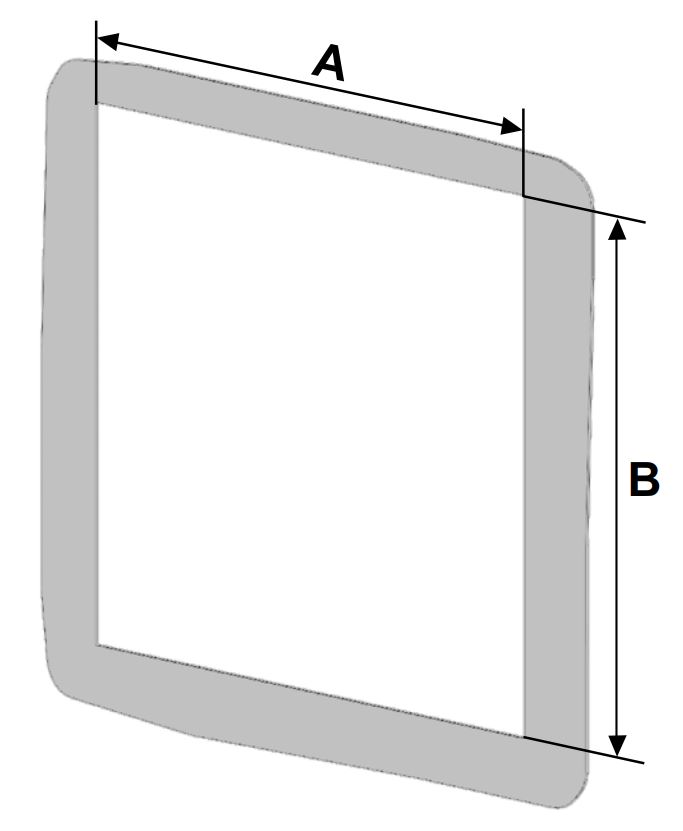

DIMENSIONI PF 11.000 EMC

A 93 mm
B 93 mm
X 109 mm
Y 109 mm
Z1 4 mm
Z2 62 mm



Download the new PSS software



Scarica la nuova versione del software PSS



PF 22.000 EMC

Ventilatore con filtro

  • Dimensione 2, portata d’aria fino a 66 m³/h
  • Contatto sicuro grazie al miglioramento delle molle di contatto sulla griglia schermo
  • Grado di protezione IP 54 e IP 55, NEMA tipo 12
  • Certificazione UR e UL
  • Resistenza agli UV (variante IP 55)
  • Dima compatibile con la dimensione 2 della 3ª e 4ª generazione


Dimensione 2


Grado di
protezione


Grado di
protezione


Montaggio senza
utensili


Cambio filtro
senza utensili


Testato


Certificazione
UL Recognized


Conformità EAC


Standard CSA


Certificazione CE


NEMA tipo 12


Certificazione
UL Listed



│RICHIEDI INFORMAZIONI SUL PRODOTTO

│SOFTWARE DI DIMENSIONAMENTO PSS



Dati tecnici

Dati PF 22.000 EMC
Tensione nominale ±10 % AC 50/60 Hz DC
230 V 115 V 12 V 24 V 48 V
Portata aria bocca libera IP 54 60 / 66 m³/h 60 m³/h
IP 55 56 / 64 m³/h 56 m³/h
Categoria di qualità del panno filtrante a norma DIN EN 779 IP 54 G 4
IP 55 G 4
Temperatura operativa –40 … +55 °C
Dimensioni (mm) 145 x 145
Dimensioni dima (mm) 126,5 x 126,5
Colore RAL 7035, colori diversi su richiesta

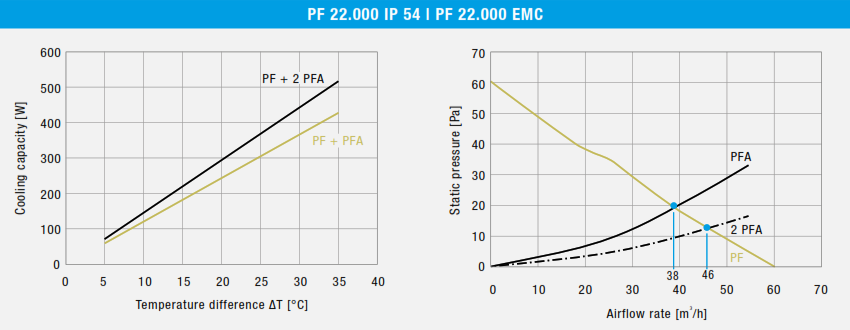

Curve di prestazione


Potete trovare certificazioni e maggiori dettagli tecnici negli allegati della sezione download, qui di seguito

Downloads

Descrizione Lingua Tipo Dimensione Download
Dichiarazione di conformità CE PF/PFA Inglese, Tedesco 47 KB │DOWNLOAD
Dichiarazione di conformità UKCA Inglese 32 KB │DOWNLOAD
Manuale d'uso PF/PFA 1x.000 - 6x.000 Inglese, Tedesco, Olandese, Francese, Svedese, Italiano, Spagnolo, Russo 1.5 MB │DOWNLOAD
Supplemento PFx Inglese, Tedesco, Olandese, Francese, Svedese, Italiano, Spagnolo, Russo 470 KB │DOWNLOAD
Raccomandazioni cambio filtro Inglese, Tedesco 43 KB │DOWNLOAD
Filtro 119x119 IP54/TYPE12 Inglese, Tedesco 33 KB │DOWNLOAD
Filtro 116x108 IP55 Inglese, Tedesco 32 KB │DOWNLOAD
Scheda prodotto Inglese 570 KB │DOWNLOAD
Efficacia della schermatura Inglese 750 KB │DOWNLOAD
Certificato CSA Inglese 180 KB │DOWNLOAD
Certificato UL listed Inglese 190 KB │DOWNLOAD
Certificato UL recognized Inglese 170 KB │DOWNLOAD
Certificato EAC Russo 250 KB │DOWNLOAD



Dati per l’ordine

Dati per l’ordine AC PF 22.000 EMC
Grado di protezione Tensione nominale 230 V AC 115 V AC
IP 54 Codice articolo 11822101055 11822151055
IP 55 Codice articolo 11822103055 11822153055

Dati per l’ordine DC PF 22.000 EMC
Grado di protezione Tensione nominale 12 V DC 24 V DC 48 V DC
IP 54 Codice articolo 11822851055 11822801055 11822701055
IP 55 Codice articolo 11822853055 11822803055 11822703055


Opzioni / accessori

Prodotto Codice articolo Protezione Dimensioni
Panno filtrante (5 pz/confezione) 18611600030 IP 54 119 x 119 mm
18611600034 IP 55 116 x 108 mm
Panno filtrante (300 pz/confezione) 18611600188 IP 54 119 x 119 mm
Termostato 17121000000 - -
Igrostato 17207000000 - -
Protezione dalle intemperie 18102000014 - -


Ricambi

  U
+/-
DC		 U
∼
50/60 Hz		 Ventola Filtro IP54 / TYPE 12
Confezione 5 pz.		 Filtro IP55 / TYPE 12
Confezione 5 pz.
PF 22.000 12V - 18611000025 18611600030 18611600034
24V - 18611000026
48V - 18611000027
- 24V 18611000006
- 115V 18611000009
- 230V 18611000016

Gestione termica Pfannenberg – Ventilatori con filtro 4ta generazione

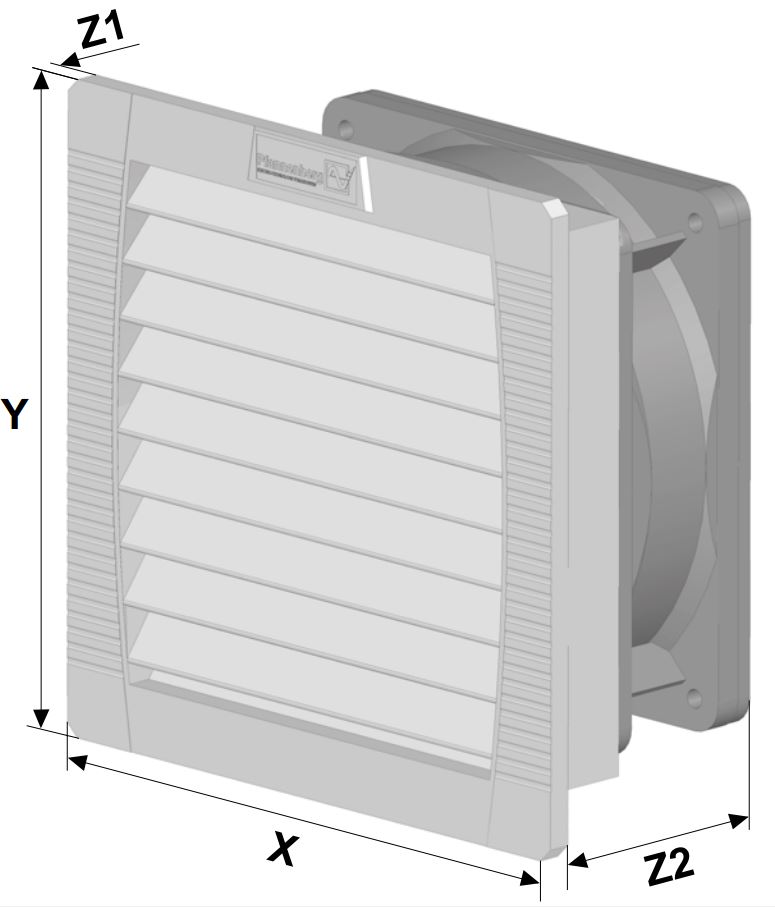

DIMENSIONI PF 22.000 EMC

A 126,5 mm
B 126,5 mm
X 145 mm
Y 145 mm
Z1 5 mm
Z2 70 mm



Scarica la nuova versione del software PSS



PF 42.500 EMC

Ventilatore con filtro

  • Dimensione 4, portata d’aria fino a 160 m³/h
  • Due classi di potenza, dima compatibile
  • Contatto sicuro grazie al miglioramento delle molle di contatto sulla griglia schermo
  • Grado di protezione IP 54 e IP 55, NEMA tipo 12
  • Certificazione UR e UL
  • Resistenza agli UV (variante IP 55)
  • Dima compatibile con la dimensione 4 della 3ª e 4ª generazione


Dimensione 4


Grado di
protezione


Grado di
protezione


Montaggio senza
utensili


Cambio filtro
senza utensili


Testato


Certificazione
UL Recognized


Conformità EAC


Standard CSA


Certificazione CE


NEMA tipo 12


Certificazione
UL Listed



│RICHIEDI INFORMAZIONI SUL PRODOTTO

│SOFTWARE DI DIMENSIONAMENTO PSS



Dati tecnici

Dati PF 42.500 EMC
Tensione nominale ±10 % AC 50/60 Hz DC
230 V 115 V 12 V 24 V 48 V
Portata aria bocca libera IP 54 125 / 138 m³/h 125 m³/h
IP 55 145 / 160 m³/h 145 m³/h
Categoria di qualità del panno filtrante a norma DIN EN 779 IP 54 G 4
IP 55 G 4
Temperatura operativa –40 … +55 °C
Dimensioni (mm) 252 x 252
Dimensioni dima (mm) 224 x 224
Colore RAL 7035, colori diversi su richiesta

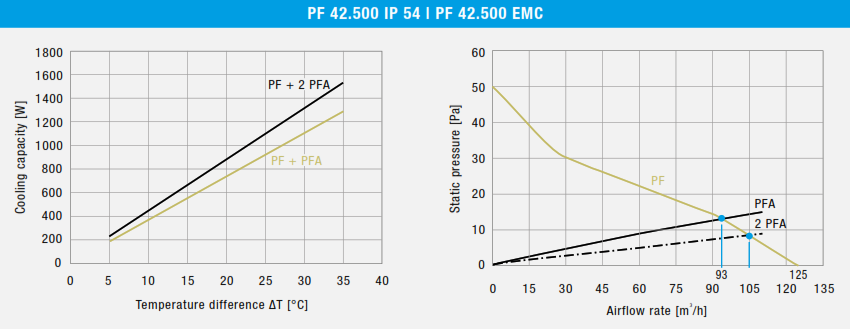

Curve di prestazione


Potete trovare certificazioni e maggiori dettagli tecnici negli allegati della sezione download, qui di seguito

Downloads

Descrizione Lingua Tipo Dimensione Download
Dichiarazione di conformità CE PF/PFA Inglese, Tedesco 47 KB │DOWNLOAD
Dichiarazione di conformità UKCA Inglese 32 KB │DOWNLOAD
Manuale d'uso PF/PFA 1x.000 - 6x.000 Inglese, Tedesco, Olandese, Francese, Svedese, Italiano, Spagnolo, Russo 1.5 MB │DOWNLOAD
Supplemento PFx Inglese, Tedesco, Olandese, Francese, Svedese, Italiano, Spagnolo, Russo 470 KB │DOWNLOAD
Raccomandazioni cambio filtro Inglese, Tedesco 43 KB │DOWNLOAD
Filtro 216x216 IP54/Type12 Inglese, Tedesco 33 KB │DOWNLOAD
Filtro 212,5x200 IP55 Inglese, Tedesco 32 KB │DOWNLOAD
Scheda prodotto Inglese 620 KB │DOWNLOAD
Efficacia della schermatura Inglese 750 KB │DOWNLOAD
Certificato CSA Inglese 180 KB │DOWNLOAD
Certificato UL listed Inglese 190 KB │DOWNLOAD
Certificato UL recognized Inglese 170 KB │DOWNLOAD
Certificato EAC Russo 250 KB │DOWNLOAD



Dati per l’ordine

Dati per l’ordine AC PF 42.500 EMC
Grado di protezione Tensione nominale 230 V AC 115 V AC
IP 54 Codice articolo 11842101055 11842151055
IP 55 Codice articolo 11842103055 11842153055

Dati per l’ordine DC PF 42.500 EMC
Grado di protezione Tensione nominale 12 V DC 24 V DC 48 V DC
IP 54 Codice articolo 11842851055 11842801055 11842701055
IP 55 Codice articolo 11842853055 11842803055 11842703055


Opzioni / accessori

Prodotto Codice articolo Protezione Dimensioni
Panno filtrante (5 pz/confezione) 18611600032 IP 54 216 x 216 mm
18611600036 IP 55 212 x 200 mm
Panno filtrante (100 pz/confezione) 18611600190 IP 54 216 x 216 mm
Termostato 17121000000 - -
Igrostato 17207000000 - -
Protezione dalle intemperie 18102000017 - -


Ricambi

  U
+/-
DC		 U
∼
50/60 Hz		 Ventola Filtro IP54 / TYPE 12
Confezione 5 pz.		 Filtro IP55 / TYPE 12
Confezione 5 pz.
PF 42.500 12V - 18611000037 18611600032 18611600036
24V - 18611000040
48V - 18611000054
- 115V 18611000075
- 230V 18611000004

Gestione termica Pfannenberg – Ventilatori con filtro 4ta generazione

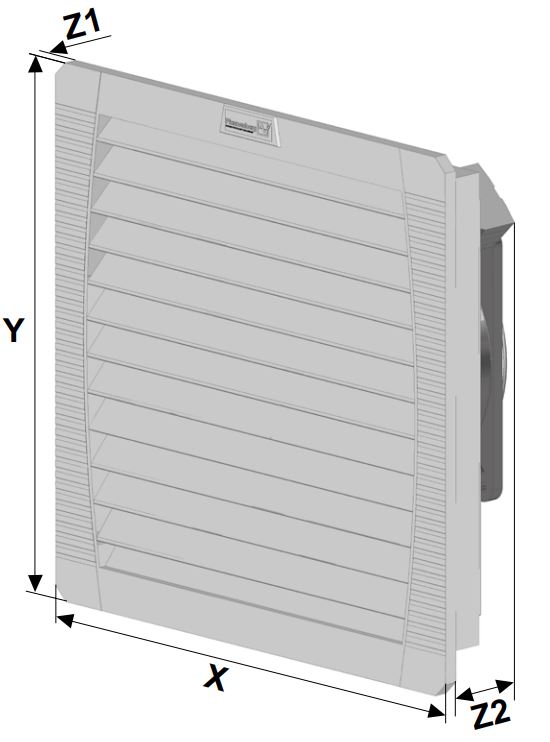

DIMENSIONI PF 42.500 EMC

A 224 mm
B 224 mm
X 252 mm
Y 252 mm
Z1 6 mm
Z2 97 mm



Scarica la nuova versione del software PSS



PF 32.000 EMC

Ventilatore con filtro

  • Dimensione 3, portata d’aria fino a 110 m³/h
  • Contatto sicuro grazie al miglioramento delle molle di contatto sulla griglia schermo
  • Grado di protezione IP 54 e IP 55, NEMA tipo 12
  • Certificazione UR e UL
  • Resistenza agli UV (variante IP 55)
  • Dima compatibile con la dimensione 3 della 3ª e 4ª generazione


Dimensione 3


Grado di
protezione


Grado di
protezione


Montaggio senza
utensili


Cambio filtro
senza utensili


Testato


Certificazione
UL Recognized


Conformità EAC


Standard CSA


Certificazione CE


NEMA tipo 12


Certificazione
UL Listed



│RICHIEDI INFORMAZIONI SUL PRODOTTO

│SOFTWARE DI DIMENSIONAMENTO PSS



Dati tecnici

Dati PF 32.000 EMC
Tensione nominale ±10 % AC 50/60 Hz DC
230 V 115 V 12 V 24 V 48 V
Portata aria bocca libera IP 54 98 / 108 m³/h 98 m³/h
IP 55 100 / 110 m³/h 100 m³/h
Categoria di qualità del panno filtrante a norma DIN EN 779 IP 54 G 4
IP 55 G 4
Temperatura operativa –40 … +55 °C
Dimensioni (mm) 202 x 202
Dimensioni dima (mm) 178 x 178
Colore RAL 7035, colori diversi su richiesta

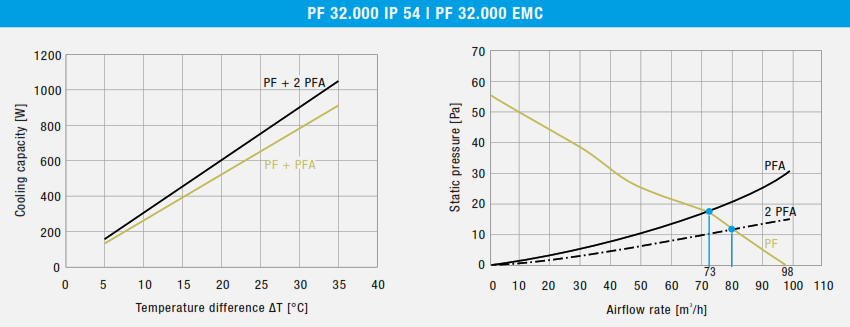

Curve di prestazione


Potete trovare certificazioni e maggiori dettagli tecnici negli allegati della sezione download, qui di seguito

Downloads

Descrizione Lingua Tipo Dimensione Download
Dichiarazione di conformità CE PF/PFA Inglese, Tedesco 47 KB │DOWNLOAD
Dichiarazione di conformità UKCA Inglese 32 KB │DOWNLOAD
Manuale d'uso PF/PFA 1x.000 - 6x.000 Inglese, Tedesco, Olandese, Francese, Svedese, Italiano, Spagnolo, Russo 1.5 MB │DOWNLOAD
Supplemento PFx Inglese, Tedesco, Olandese, Francese, Svedese, Italiano, Spagnolo, Russo 470 KB │DOWNLOAD
Raccomandazioni cambio filtro Inglese, Tedesco 43 KB │DOWNLOAD
Filtro 170x170 IP54/TYPE12 Inglese, Tedesco 33 KB │DOWNLOAD
Filtro 166x156 IP55 Inglese, Tedesco 32 KB │DOWNLOAD
Scheda prodotto Inglese 620 KB │DOWNLOAD
Efficacia della schermatura Inglese 750 KB │DOWNLOAD
Certificato CSA Inglese 180 KB │DOWNLOAD
Certificato UL listed Inglese 190 KB │DOWNLOAD
Certificato UL recognized Inglese 170 KB │DOWNLOAD
Certificato EAC Russo 250 KB │DOWNLOAD



Dati per l’ordine

Dati per l’ordine AC PF 32.000 EMC
Grado di protezione Tensione nominale 230 V AC 115 V AC
IP 54 Codice articolo 11832101055 11832151055
IP 55 Codice articolo 11832103055 11832153055

Dati per l’ordine DC PF 32.000 EMC
Grado di protezione Tensione nominale 12 V DC 24 V DC 48 V DC
IP 54 Codice articolo 11832851055 11832801055 11832701055
IP 55 Codice articolo 11832853055 11832803055 11832703055


Opzioni / accessori

Prodotto Codice articolo Protezione Dimensioni
Panno filtrante (5 pz/confezione) 18611600031 IP 54 170 x 170 mm
18611600035 IP 55 166 x 156 mm
Panno filtrante (150 pz/confezione) 18611600189 IP 54 170 x 170 mm
Termostato 17121000000 - -
Igrostato 17207000000 - -
Protezione dalle intemperie 18102000017 - -


Ricambi

  U
+/-
DC		 U
∼
50/60 Hz		 Ventola Filtro IP54 / TYPE 12
Confezione 5 pz.		 Filtro IP55 / TYPE 12
Confezione 5 pz.
PF 32.000 12V - 18611000025 18611600031 18611600035
24V - 18611000026
48V - 18611000027
- 24V 18611000006
- 115V 18611000009
- 230V 18611000016

Gestione termica Pfannenberg – Ventilatori con filtro 4ta generazione



DIMENSIONI PF 32.000 EMC

A 178 mm
B 178 mm
X 202 mm
Y 202 mm
Z1 6 mm
Z2 87 mm



Scarica la nuova versione del software PSS



PF 43.000 EMC

Ventilatore con filtro

  • Dimensione 4, portata d’aria fino a 265 m³/h
  • Due classi di potenza, dima compatibile
  • Contatto sicuro grazie al miglioramento delle molle di contatto sulla griglia schermo
  • Grado di protezione IP 54 e IP 55, NEMA tipo 12
  • Certificazione UR e UL
  • Resistenza agli UV (variante IP 55)
  • Dima compatibile con la dimensione 4 della 3ª e 4ª generazione


Dimensione 4


Grado di
protezione


Grado di
protezione


Montaggio senza
utensili


Cambio filtro
senza utensili


Testato


Certificazione
UL Recognized


Conformità EAC


Standard CSA


Certificazione CE


NEMA tipo 12


Certificazione
UL Listed



│RICHIEDI INFORMAZIONI SUL PRODOTTO

│SOFTWARE DI DIMENSIONAMENTO PSS



Dati tecnici

Dati PF 43.000 EMC
Tensione nominale ±10 % AC 50/60 Hz DC
230 V 115 V 12 V 24 V 48 V
Portata aria bocca libera IP 54 223 / 247 m³/h 223 m³/h
IP 55 233 / 265 m³/h 233 m³/h
Categoria di qualità del panno filtrante a norma DIN EN 779 IP 54 G 4
IP 55 G 4
Temperatura operativa –40 … +55 °C
Dimensioni (mm) 252 x 252
Dimensioni dima (mm) 224 x 224
Colore RAL 7035, colori diversi su richiesta

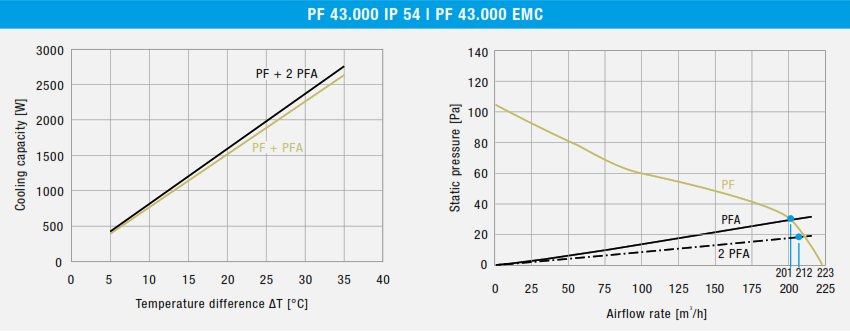

Curve di prestazione


Potete trovare certificazioni e maggiori dettagli tecnici negli allegati della sezione download, qui di seguito

Downloads

Descrizione Lingua Tipo Dimensione Download
Dichiarazione di conformità CE PF/PFA Inglese, Tedesco 47 KB │DOWNLOAD
Dichiarazione di conformità UKCA Inglese 32 KB │DOWNLOAD
Manuale d'uso PF/PFA 1x.000 - 6x.000 Inglese, Tedesco, Olandese, Francese, Svedese, Italiano, Spagnolo, Russo 1.5 MB │DOWNLOAD
Supplemento PFx Inglese, Tedesco, Olandese, Francese, Svedese, Italiano, Spagnolo, Russo 470 KB │DOWNLOAD
Raccomandazioni cambio filtro Inglese, Tedesco 43 KB │DOWNLOAD
Filtro 216x216 IP54/Type12 Inglese, Tedesco 33 KB │DOWNLOAD
Filtro 212,5x200 IP55 Inglese, Tedesco 32 KB │DOWNLOAD
Scheda prodotto Inglese 650 KB │DOWNLOAD
Efficacia della schermatura Inglese 750 KB │DOWNLOAD
Certificato CSA Inglese 180 KB │DOWNLOAD
Certificato UL listed Inglese 190 KB │DOWNLOAD
Certificato UL recognized Inglese 170 KB │DOWNLOAD
Certificato EAC Russo 250 KB │DOWNLOAD



Dati per l’ordine

Dati per l’ordine AC PF 43.000 EMC
Grado di protezione Tensione nominale 230 V AC 115 V AC
IP 54 Codice articolo 11843101055 11843151055
IP 55 Codice articolo 11843103055 11843153055

Dati per l’ordine DC PF 43.000 EMC
Grado di protezione Tensione nominale 12 V DC 24 V DC 48 V DC
IP 54 Codice articolo 11843851055 11843801055 11843701055
IP 55 Codice articolo 11843853055 11843803055 11843703055


Opzioni / accessori

Prodotto Codice articolo Protezione Dimensioni
Panno filtrante (5 pz/confezione) 18611600032 IP 54 216 x 216 mm
18611600036 IP 55 212 x 200 mm
Panno filtrante (100 pz/confezione) 18611600190 IP 54 216 x 216 mm
Termostato 17121000000 - -
Igrostato 17207000000 - -
Protezione dalle intemperie 18102000017 - -


Ricambi

  U
+/-
DC		 U
∼
50/60 Hz		 Ventola Filtro IP54 / TYPE 12
Confezione 5 pz.		 Filtro IP55 / TYPE 12
Confezione 5 pz.
PF 43.000 12V - 18611000055 18611600032 18611600036
24V - 18611000056
48V - 18611000057
- 115V 18611000012
- 230V 18611000019
- 400V 18611000022

Gestione termica Pfannenberg – Ventilatori con filtro 4ta generazione

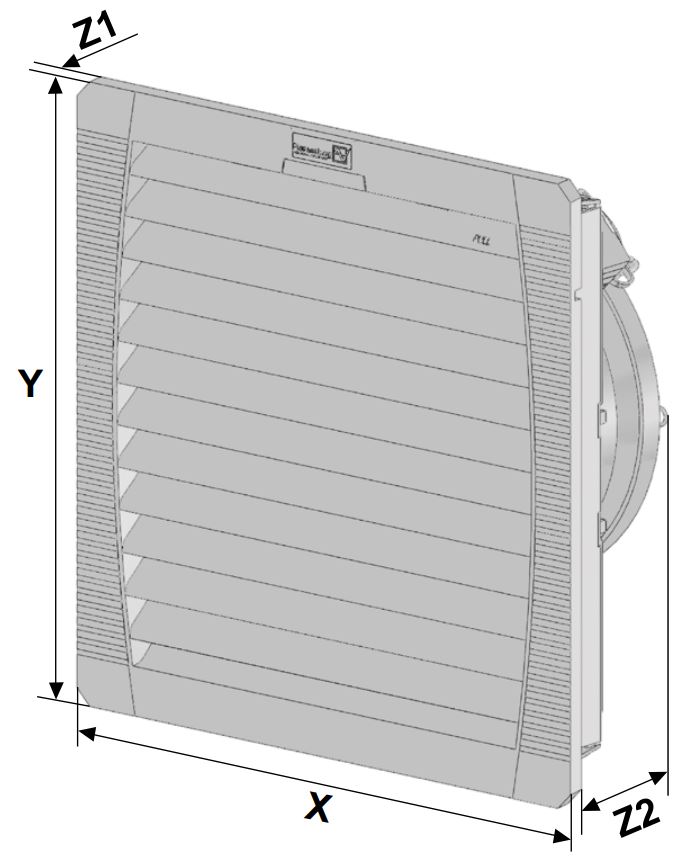

DIMENSIONI PF 43.000 EMC

A 224 mm
B 224 mm
X 252 mm
Y 252 mm
Z1 6 mm
Z2 133 mm



Scarica la nuova versione del software PSS
