PFA 10.000 EMC

Griglia con filtro

  • Stesso design dei ventilatori con filtro della serie PF
  • Fissaggio a scatto sviluppato e brevettato da Pfannenberg
  • Montaggio su porta senza viti ai sensi del VDE 0113 (EN 60204)
  • Facile sostituzione del panno filtrante durante il funzionamento
  • Con guarnizione integrata in schiuma per l’armadio elettrico
  • Contatto sicuro grazie ai campi di contatto migliorati nella griglia schermo
  • Grado di protezione IP 54, tipo NEMA 12
  • Certificazione UR e UL Listed
  • Dima compatibile con la dimensione 1 della 3ª e 4ª generazione
  • Disponibile anche in nero (RAL 9011)


Dimensione 1


Grado di
protezione


NEMA tipo 12


Conformità EAC


Standard CSA


Certificazione
UL Recognized


Certificazione
UL Listed


Testato


Certificazione CE





│RICHIEDI INFORMAZIONI SUL PRODOTTO

│SOFTWARE DI DIMENSIONAMENTO PSS



Dati tecnici

Dati PFA 10.000 EMC
Grado di protezione secondo EN 60529 / UL 50 NEMA tipo 12 – filtro standard
Categoria di qualità del panno filtrante a norma DIN EN 779 G 4
Dimensioni (mm) 109 x 109
Dimensioni dima (mm) 93 x 93
Colore RAL 7035, colori diversi su richiesta

Potete trovare certificazioni e maggiori dettagli tecnici negli allegati della sezione download, qui di seguito

Downloads

Descrizione Lingua Tipo Dimensione Download
Dichiarazione di conformità CE PF/PFA Inglese, Tedesco 47 KB │DOWNLOAD
Dichiarazione di conformità UKCA Inglese 32 KB │DOWNLOAD
Manuale d'uso PF/PFA 1x.000 - 6x.000 Inglese, Tedesco, Olandese, Francese, Svedese, Italiano, Spagnolo, Russo 1.5 MB │DOWNLOAD
Supplemento PFx Inglese, Tedesco, Olandese, Francese, Svedese, Italiano, Spagnolo, Russo 470 KB │DOWNLOAD
Raccomandazioni cambio filtro Inglese, Tedesco 43 KB │DOWNLOAD
Filtro 87x87 IP54/Type12 Inglese, Tedesco 42 KB │DOWNLOAD
Scheda prodotto Inglese 480 KB │DOWNLOAD
Efficacia della schermatura EMC Inglese 750 KB │DOWNLOAD
Modello 3D (STEP) Inglese 1.0 MB │DOWNLOAD
Certificato CSA Inglese 150 KB │DOWNLOAD
Certificato UL listed Inglese 190 KB │DOWNLOAD
Certificato UL recognized Inglese 170 KB │DOWNLOAD
Certificato EAC Russo 250 KB │DOWNLOAD



Dati per l’ordine

Dati per l’ordine PFA 10.000 EMC
Grado di protezione IP 54
Codice articolo 11910001055


Opzioni / accessori

Panni filtranti (5 pz/confezione) IP 54
Codice articolo 18611600029
Dimensioni 87 x 87 mm

Gestione termica Pfannenberg – Ventilatori con filtro 4ta generazione



DIMENSIONI PFA 10.000 EMC

A 93 mm
B 93 mm
X 109 mm
Y 109 mm
Z1 4 mm
Z2 19 mm



Scarica la nuova versione del software PSS



PFA 20.000 EMC

Griglia con filtro

  • Stesso design dei ventilatori con filtro della serie PF
  • Fissaggio a scatto sviluppato e brevettato da Pfannenberg
  • Montaggio su porta senza viti ai sensi del VDE 0113 (EN 60204)
  • Facile sostituzione del panno filtrante durante il funzionamento
  • Con guarnizione integrata in schiuma per l’armadio elettrico
  • Grado di protezione IP 54 e IP 55, tipo NEMA 12
  • Certificazione UR e UL Listed
  • Resistenza agli UV (variante IP 55)
  • Dima compatibile con la dimensione 2 della 3ª e 4ª generazione


Dimensione 2


Grado di
protezione


Grado di
protezione


NEMA tipo 12


Conformità EAC


Standard CSA


Certificazione CE


Certificazione
UL Recognized


Certificazione
UL Listed


Testato


Montaggio
senza utensili


Cambio filtro
senza utensili



│RICHIEDI INFORMAZIONI SUL PRODOTTO

│SOFTWARE DI DIMENSIONAMENTO PSS



Dati tecnici

Dati PFA 20.000 EMC
Grado di protezione secondo EN 60529 / UL 50 IP 54 NEMA tipo 12 – filtro standard
IP 55 NEMA tipo 12 – filtro pieghettato
Categoria di qualità del panno filtrante a norma DIN EN 779 IP 54 G 4
IP 55 G 4
Dimensioni (mm) 145 x 145
Dimensioni dima (mm) 126,5 x 126,5
Colore RAL 7035, colori diversi su richiesta

Potete trovare certificazioni e maggiori dettagli tecnici negli allegati della sezione download, qui di seguito

Downloads

Descrizione Lingua Tipo Dimensione Download
Dichiarazione di conformità CE PF/PFA Inglese, Tedesco 47 KB │DOWNLOAD
Dichiarazione di conformità UKCA Inglese 32 KB │DOWNLOAD
Manuale d'uso PF/PFA 1x.000 - 6x.000 Inglese, Tedesco, Olandese, Francese, Svedese, Italiano, Spagnolo, Russo 1.5 MB │DOWNLOAD
Supplemento PFx Inglese, Tedesco, Olandese, Francese, Svedese, Italiano, Spagnolo, Russo 470 KB │DOWNLOAD
Filtro 119x119 IP54/TYPE12 Inglese, Tedesco 42 KB │DOWNLOAD
Filtro 116x108 IP55 Inglese, Tedesco 32 KB │DOWNLOAD
Raccomandazioni cambio filtro Inglese, Tedesco 43 KB │DOWNLOAD
Scheda prodotto Inglese 570 KB │DOWNLOAD
Efficacia della schermatura EMC Inglese 750 KB │DOWNLOAD
Modello 3D (STEP) Inglese 1.1 MB │DOWNLOAD
Certificato CSA Inglese 150 KB │DOWNLOAD
Certificato UL listed Inglese 190 KB │DOWNLOAD
Certificato UL recognized Inglese 170 KB │DOWNLOAD
Certificato EAC Russo 250 KB │DOWNLOAD



Dati per l’ordine

Dati per l’ordine PFA 20.000 EMC
Grado di protezione IP 54 IP 55
Codice articolo 11920001055 11920003055


Opzioni / accessori

Panni filtranti (5 pz/confezione) IP 54 IP 55
Codice articolo 18611600030 18611600034
Dimensioni 119 x 119 mm 116 x 108 mm

Gestione termica Pfannenberg – Ventilatori con filtro 4ta generazione

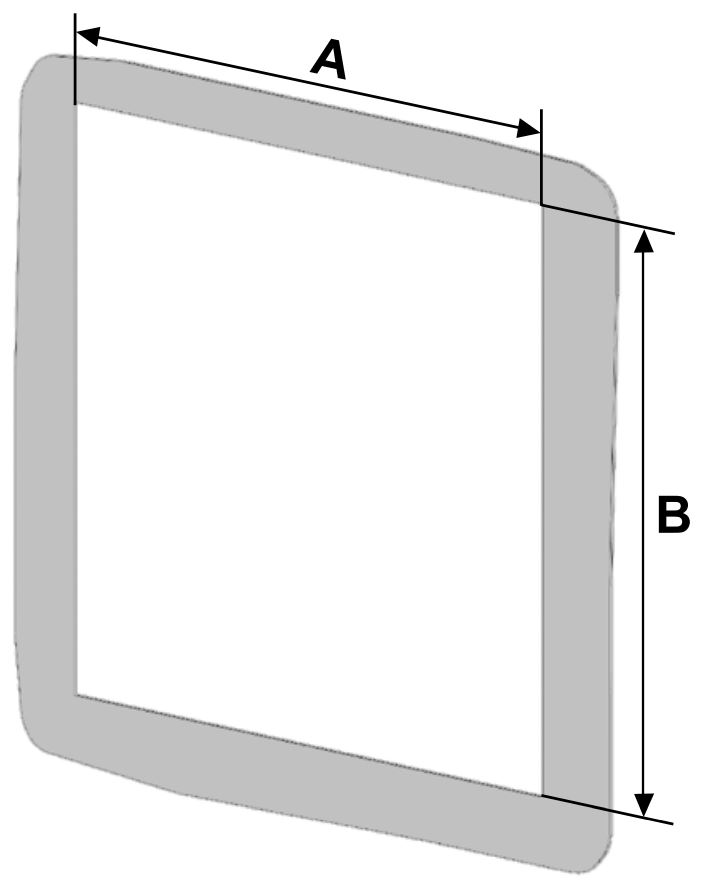

DIMENSIONI PFA 20.000 EMC

A 126,5 mm
B 126,5 mm
X 145 mm
Y 145 mm
Z1 5 mm
Z2 26 mm



Scarica la nuova versione del software PSS



PFA 40.000 EMC

Griglia con filtro

  • Stesso design dei ventilatori con filtro della serie PF
  • Fissaggio a scatto sviluppato e brevettato da Pfannenberg
  • Montaggio su porta senza viti ai sensi del VDE 0113 (EN 60204)
  • Facile sostituzione del panno filtrante durante il funzionamento
  • Con guarnizione integrata in schiuma per l’armadio elettrico
  • Contatto sicuro grazie ai campi di contatto migliorati nella griglia schermo
  • Grado di protezione IP 54 e IP 55, tipo NEMA 12
  • Certificazione UR e UL Listed
  • Resistenza agli UV (variante IP 55)
  • Dima compatibile con la dimensione 4 della 3ª e 4ª generazione


Dimensione 4


Grado di
protezione


Grado di
protezione


NEMA tipo 12


Conformità EAC


Standard CSA


Certificazione CE


Certificazione
UL Recognized


Certificazione
UL Listed


Testato


Montaggio
senza utensili


Cambio filtro
senza utensili



│RICHIEDI INFORMAZIONI SUL PRODOTTO

│SOFTWARE DI DIMENSIONAMENTO PSS



Dati tecnici

Dati PFA 40.000 EMC
Grado di protezione secondo EN 60529 / UL 50 IP 54 NEMA tipo 12 – filtro standard
IP 55 NEMA tipo 12 – filtro pieghettato
Categoria di qualità del panno filtrante a norma DIN EN 779 IP 54 G 4
IP 55 G 4
Dimensioni (mm) 252 x 252
Dimensioni dima (mm) 224 x 224
Colore RAL 7035, colori diversi su richiesta

Potete trovare certificazioni e maggiori dettagli tecnici negli allegati della sezione download, qui di seguito

Downloads

Descrizione Lingua Tipo Dimensione Download
Dichiarazione di conformità PF/PFA Inglese, Tedesco 64 KB │DOWNLOAD
Dichiarazione di conformità UKCA Inglese 35 KB │DOWNLOAD
Manuale d'uso PF/PFA 1x.000 - 6x.000 Inglese, Tedesco, Olandese, Francese, Svedese, Italiano, Spagnolo, Russo 1.5 MB │DOWNLOAD
Supplemento PFx Inglese, Tedesco, Olandese, Francese, Svedese, Italiano, Spagnolo, Russo 470 KB │DOWNLOAD
Raccomandazioni cambio filtro Inglese, Tedesco 43 KB │DOWNLOAD
Filtro 216x216 IP54/Type12 Inglese, Tedesco 33 KB │DOWNLOAD
Filtro 212,5x200 IP55 Inglese, Tedesco 32 KB │DOWNLOAD
Scheda prodotto Inglese 620 KB │DOWNLOAD
Efficacia della schermatura EMC Inglese 750 KB │DOWNLOAD
Modello 3D (STEP) Inglese 2.0 MB │DOWNLOAD
Certificato CSA Inglese 180 KB │DOWNLOAD
Certificato UL listed Inglese 190 KB │DOWNLOAD
Certificato UL recognized Inglese 170 KB │DOWNLOAD
Certificato EAC Russo 250 KB │DOWNLOAD



Dati per l’ordine

Dati per l’ordine PFA 40.000 EMC
Grado di protezione IP 54 IP 55
Codice articolo 11940001055 11940003055


Opzioni / accessori

Panni filtranti (5 pz/confezione) IP 54 IP 55
Codice articolo 18611600032 18611600036
Dimensioni 216 x 216 mm 212 x 200 mm

Gestione termica Pfannenberg – Ventilatori con filtro 4ta generazione

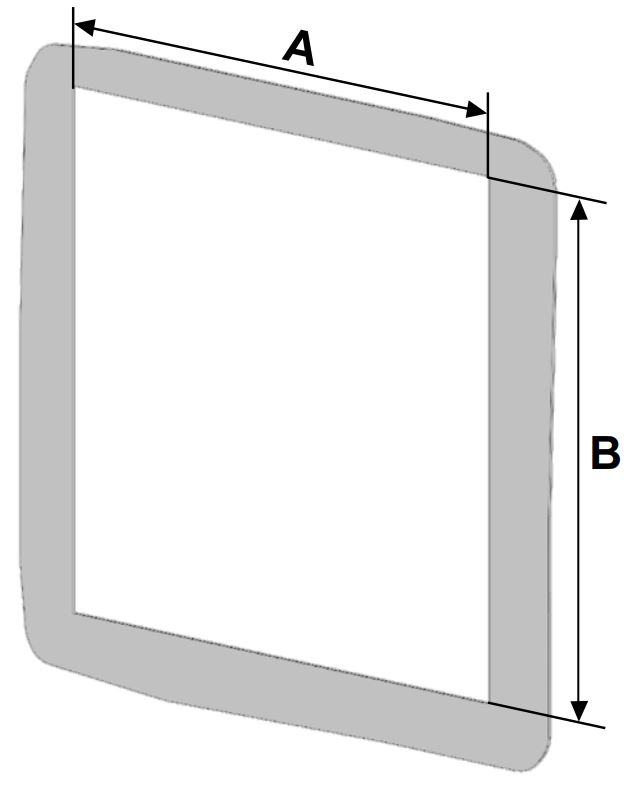

DIMENSIONI PFA 40.000 EMC

A 224 mm
B 224 mm
X 252 mm
Y 252 mm
Z1 6 mm
Z2 38 mm



Scarica la nuova versione del software PSS



PFA 30.000 EMC

Griglia con filtro

  • Stesso design dei ventilatori con filtro della serie PF
  • Fissaggio a scatto sviluppato e brevettato da Pfannenberg
  • Montaggio su porta senza viti ai sensi del VDE 0113 (EN 60204)
  • Facile sostituzione del panno filtrante durante il funzionamento
  • Con guarnizione integrata in schiuma per l’armadio elettrico
  • Grado di protezione IP 54 e IP 55, tipo NEMA 12
  • Certificazione UR e UL Listed
  • Resistenza agli UV (variante IP 55)
  • Dima compatibile con la dimensione 3 della 3ª e 4ª generazione


Dimensione 3


Grado di
protezione


Grado di
protezione


NEMA tipo 12


Conformità EAC


Standard CSA


Certificazione CE


Certificazione
UL Recognized


Certificazione
UL Listed


Testato


Montaggio
senza utensili


Cambio filtro
senza utensili



│RICHIEDI INFORMAZIONI SUL PRODOTTO

│SOFTWARE DI DIMENSIONAMENTO PSS



Dati tecnici

Dati PFA 30.000 EMC
Grado di protezione secondo EN 60529 / UL 50 IP 54 NEMA tipo 12 – filtro standard
IP 55 NEMA tipo 12 – filtro pieghettato
Categoria di qualità del panno filtrante a norma DIN EN 779 IP 54 G 4
IP 55 G 4
Dimensioni (mm) 202 x 202
Dimensioni dima (mm) 178 x 178
Colore RAL 7035, colori diversi su richiesta

Potete trovare certificazioni e maggiori dettagli tecnici negli allegati della sezione download, qui di seguito

Downloads

Descrizione Lingua Tipo Dimensione Download
Dichiarazione di conformità CE PF/PFA Inglese, Tedesco 47 KB │DOWNLOAD
Dichiarazione di conformità UKCA Inglese 32 KB │DOWNLOAD
Manuale d'uso PF/PFA 1x.000 - 6x.000 Inglese, Tedesco, Olandese, Francese, Svedese, Italiano, Spagnolo, Russo 1.5 MB │DOWNLOAD
Supplemento PFx Inglese, Tedesco, Olandese, Francese, Svedese, Italiano, Spagnolo, Russo 470 KB │DOWNLOAD
Raccomandazioni cambio filtro Inglese, Tedesco 43 KB │DOWNLOAD
Filtro 170x170 IP54/TYPE12 Inglese, Tedesco 42 KB │DOWNLOAD
Filtro 166x156 IP55 Inglese, Tedesco 32 KB │DOWNLOAD
Scheda prodotto Inglese 620 KB │DOWNLOAD
Efficacia della schermatura EMC Inglese 750 KB │DOWNLOAD
Modello 3D (STEP) Inglese 1.4 MB │DOWNLOAD
Certificato CSA Inglese 150 KB │DOWNLOAD
Certificato UL listed Inglese 190 KB │DOWNLOAD
Certificato UL recognized Inglese 170 KB │DOWNLOAD
Certificato EAC Russo 250 KB │DOWNLOAD



Dati per l’ordine

Dati per l’ordine PFA 30.000 EMC
Grado di protezione IP 54 IP 55
Codice articolo 11930001055 11930003055


Opzioni / accessori

Panni filtranti (5 pz/confezione) IP 54 IP 55
Codice articolo 18611600031 18611600035
Dimensioni 170 x 170 mm 166 x 156 mm

Gestione termica Pfannenberg – Ventilatori con filtro 4ta generazione



DIMENSIONI PFA 30.000 EMC

A 178 mm
B 178 mm
X 202 mm
Y 202 mm
Z1 6 mm
Z2 34 mm



Scarica la nuova versione del software PSS

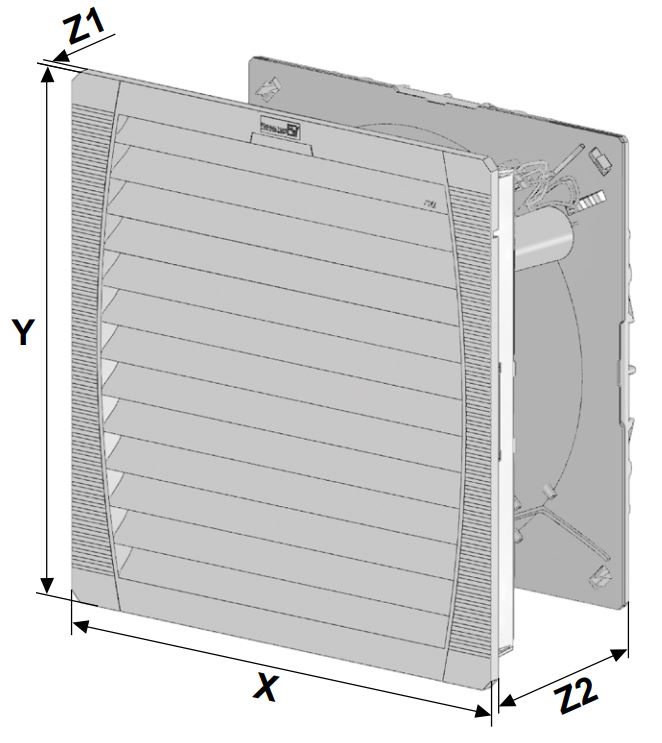

PFA 60.000 EMC

Griglia con filtro

  • Stesso design dei ventilatori con filtro della serie PF
  • Fissaggio a scatto sviluppato e brevettato da Pfannenberg
  • Montaggio su porta senza viti ai sensi del VDE 0113 (EN 60204)
  • Facile sostituzione del panno filtrante durante il funzionamento
  • Con guarnizione integrata in schiuma per l’armadio elettrico
  • Contatto sicuro grazie ai campi di contatto migliorati nella griglia schermo
  • Grado di protezione IP 54 e IP 55, tipo NEMA 12
  • Certificazione UR e UL Listed
  • Resistenza agli UV (variante IP 55)
  • Dima compatibile con la dimensione 6 della 3ª e 4ª generazione


Dimensione 6


Grado di
protezione


Grado di
protezione


NEMA tipo 12


Conformità EAC


Standard CSA


Certificazione CE


Certificazione
UL Recognized


Certificazione
UL Listed


Testato


Montaggio
senza utensili


Cambio filtro
senza utensili



│RICHIEDI INFORMAZIONI SUL PRODOTTO

│SOFTWARE DI DIMENSIONAMENTO PSS



Dati tecnici

Dati PFA 60.000 EMC
Grado di protezione secondo EN 60529 / UL 50 IP 54 NEMA tipo 12 – filtro standard
IP 55 NEMA tipo 12 – filtro pieghettato
Categoria di qualità del panno filtrante a norma DIN EN 779 IP 54 G 4
IP 55 G 4
Dimensioni (mm) 320 x 320
Dimensioni dima (mm) 292 x 292
Colore RAL 7035, colori diversi su richiesta

Potete trovare certificazioni e maggiori dettagli tecnici negli allegati della sezione download, qui di seguito

Downloads

Descrizione Lingua Tipo Dimensione Download
Dichiarazione di conformità PF/PFA Inglese, Tedesco 64 KB │DOWNLOAD
Dichiarazione di conformità UKCA Inglese 35 KB │DOWNLOAD
Manuale d'uso PF/PFA 1x.000 - 6x.000 Inglese, Tedesco, Olandese, Francese, Svedese, Italiano, Spagnolo, Russo 1.5 MB │DOWNLOAD
Supplemento PFx Inglese, Tedesco, Olandese, Francese, Svedese, Italiano, Spagnolo, Russo 470 KB │DOWNLOAD
Raccomandazioni cambio filtro Inglese, Tedesco 43 KB │DOWNLOAD
Filtro 284x284 IP54/Type12 Inglese, Tedesco 30 KB │DOWNLOAD
Filtro 279x264 IP55 Inglese, Tedesco 32 KB │DOWNLOAD
Scheda prodotto Inglese 740 KB │DOWNLOAD
Efficacia della schermatura EMC Inglese 750 KB │DOWNLOAD
Modello 3D (STEP) Inglese 2.4 MB │DOWNLOAD
Certificato CSA Inglese 180 KB │DOWNLOAD
Certificato UL listed Inglese 190 KB │DOWNLOAD
Certificato UL recognized Inglese 170 KB │DOWNLOAD
Certificato EAC Russo 250 KB │DOWNLOAD



Dati per l’ordine

Dati per l’ordine PFA 60.000 EMC
Grado di protezione IP 54 IP 55
Codice articolo 11960002055 11960003055


Opzioni / accessori

Panni filtranti (5 pz/confezione) IP 54 IP 55
Codice articolo 18611600033 18611600037
Dimensioni 284 x 284 mm 279 x 264 mm

Gestione termica Pfannenberg – Ventilatori con filtro 4ta generazione



DIMENSIONI PFA 60.000 EMC

A 292 mm
B 292 mm
X 320 mm
Y 320 mm
Z1 7 mm
Z2 39 mm



Scarica la nuova versione del software PSS
