PFA 10.000

Griglia con filtro

  • Stesso design dei ventilatori con filtro della serie PF
  • Fissaggio a scatto sviluppato e brevettato da Pfannenberg
  • Montaggio su porta senza viti ai sensi del VDE 0113 (EN 60204)
  • Facile sostituzione del panno filtrante durante il funzionamento
  • Con guarnizione integrata in schiuma per l’armadio elettrico
  • Grado di protezione IP 54, tipo NEMA 12
  • Certificazione UR e UL Listed
  • Dima compatibile con la dimensione 1 della 3ª e 4ª generazione
  • Disponibile anche in nero (RAL 9011)


Dimensione 1


Grado di
protezione


NEMA tipo 12


Conformità EAC


Standard CSA


Certificazione CE


Certificazione
UL Recognized


Certificazione
UL Listed


Temperatura
di esercizio





│RICHIEDI INFORMAZIONI SUL PRODOTTO

│SOFTWARE DI DIMENSIONAMENTO PSS



Dati tecnici

Dati PFA 10.000
Grado di protezione secondo EN 60529 / UL 50 NEMA tipo 12 – filtro standard
Categoria di qualità del panno filtrante a norma DIN EN 779 G 4
Dimensioni (mm) 109 x 109
Dimensioni dima (mm) 92 x 92
Colore RAL 7035, colori diversi su richiesta

Potete trovare certificazioni e maggiori dettagli tecnici negli allegati della sezione download, qui di seguito

Downloads

Descrizione Lingua Tipo Dimensione Download
Dichiarazione di conformità CE PF/PFA Inglese, Tedesco 47 KB │DOWNLOAD
Dichiarazione di conformità UKCA Inglese 32 KB │DOWNLOAD
Manuale d'uso PF/PFA 1x.000 - 6x.000 Inglese, Tedesco, Olandese, Francese, Svedese, Italiano, Spagnolo, Russo 1.5 MB │DOWNLOAD
Supplemento PFx Inglese, Tedesco, Olandese, Francese, Svedese, Italiano, Spagnolo, Russo 470 KB │DOWNLOAD
Raccomandazioni cambio filtro Inglese, Tedesco 43 KB │DOWNLOAD
Filtro 87x87 IP54/Type12 Inglese, Tedesco 42 KB │DOWNLOAD
Scheda prodotto Inglese 450 KB │DOWNLOAD
Disegno (IGES) Inglese 1.4 MB │DOWNLOAD
Modello 3D (STEP) Inglese 920 KB │DOWNLOAD
Certificato CSA Inglese 150 KB │DOWNLOAD
Certificato UL listed Inglese 190 KB │DOWNLOAD
Certificato UL recognized Inglese 170 KB │DOWNLOAD
Certificato EAC Russo 250 KB │DOWNLOAD



Dati per l’ordine

Dati per l’ordine RAL 9011 PFA 10.000
Grado di protezione IP 54
Codice articolo 11710001050

Dati per l’ordine RAL 7035 PFA 10.000
Grado di protezione IP 54
Codice articolo 11710001055
Codice articolo confezione 45 pz. 11710001410


Opzioni / accessori

Panni filtranti (5 pz/confezione) IP 54
Codice articolo 18611600029
Dimensioni 87 x 87 mm

Gestione termica Pfannenberg – Ventilatori con filtro 4ta generazione

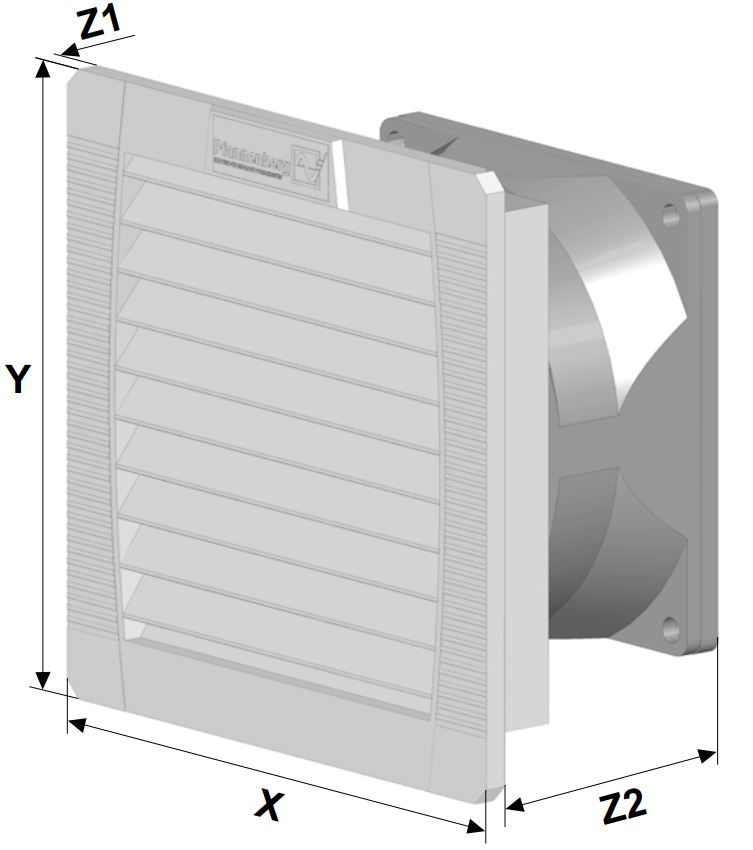

DIMENSIONI PFA 10.000

A 92 mm
B 92 mm
X 109 mm
Y 109 mm
Z1 4 mm
Z2 19 mm



Scarica la nuova versione del software PSS



PFA 20.000

Griglia con filtro

  • Stesso design dei ventilatori con filtro della serie PF
  • Fissaggio a scatto sviluppato e brevettato da Pfannenberg
  • Montaggio su porta senza viti ai sensi del VDE 0113 (EN 60204)
  • Facile sostituzione del panno filtrante durante il funzionamento
  • Con guarnizione integrata in schiuma per l’armadio elettrico
  • Grado di protezione IP 54 e IP 55, tipo NEMA 12
  • Certificazione UR e UL Listed
  • Resistenza agli UV (variante IP 55)
  • Dima compatibile con la dimensione 2 della 3ª e 4ª generazione
  • Disponibile anche in nero (RAL 9011)


Dimensione 2


Grado di
protezione


Grado di
protezione


NEMA tipo 12


Conformità EAC


Certificazione CE


Certificazione
UL Recognized


Certificazione
UL Listed


Standard CSA





│RICHIEDI INFORMAZIONI SUL PRODOTTO

│SOFTWARE DI DIMENSIONAMENTO PSS



Dati tecnici

Dati PFA 20.000
Grado di protezione secondo EN 60529 / UL 50 IP 54 NEMA tipo 12 – filtro standard
IP 55 NEMA tipo 12 – filtro pieghettato
Categoria di qualità del panno filtrante a norma DIN EN 779 IP 54 G 4
IP 55 G 4
Dimensioni (mm) 145 x 145
Dimensioni dima (mm) 125 x 125
Colore RAL 7035, colori diversi su richiesta

Potete trovare certificazioni e maggiori dettagli tecnici negli allegati della sezione download, qui di seguito

Downloads

Descrizione Lingua Tipo Dimensione Download
Dichiarazione di conformità CE PF/PFA Inglese, Tedesco 47 KB │DOWNLOAD
Dichiarazione di conformità UKCA Inglese 32 KB │DOWNLOAD
Manuale d'uso PF/PFA 1x.000 - 6x.000 Inglese, Tedesco, Olandese, Francese, Svedese, Italiano, Spagnolo, Russo 1.5 MB │DOWNLOAD
Supplemento PFx Inglese, Tedesco, Olandese, Francese, Svedese, Italiano, Spagnolo, Russo 470 KB │DOWNLOAD
Raccomandazioni cambio filtro Inglese, Tedesco 43 KB │DOWNLOAD
Filtro 119x119 IP54/TYPE12 Inglese, Tedesco 42 KB │DOWNLOAD
Filtro 116x108 IP55 Inglese, Tedesco 32 KB │DOWNLOAD
Scheda prodotto Inglese 530 KB │DOWNLOAD
Disegno (IGES) Inglese 1.3 MB │DOWNLOAD
Modello 3D (STEP) Inglese 910 KB │DOWNLOAD
Certificato CSA Inglese 150 KB │DOWNLOAD
Certificato UL listed Inglese 190 KB │DOWNLOAD
Certificato UL recognized Inglese 170 KB │DOWNLOAD
Certificato EAC Russo 250 KB │DOWNLOAD



Dati per l’ordine

Dati per l’ordine RAL 7035 PFA 20.000
Grado di protezione IP 54 IP 55
Codice articolo 11720001055 11720003055
Codice articolo confezione 42 pz. 11720001411 11720003411

Dati per l’ordine RAL 9011 PFA 20.000
Grado di protezione IP 54 IP 55
Codice articolo 11720001050 11720004050


Opzioni / accessori

Panni filtranti (5 pz/confezione) IP 54 IP 55
Codice articolo 18611600030 18611600034
Dimensioni 119 x 119 mm 116 x 108 mm

Gestione termica Pfannenberg – Ventilatori con filtro 4ta generazione

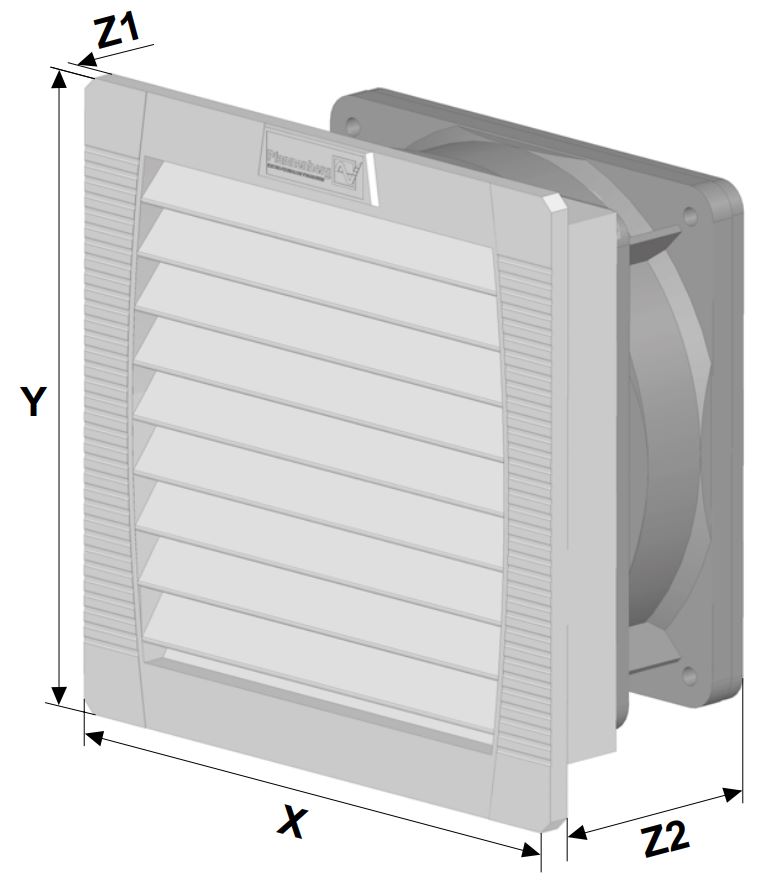

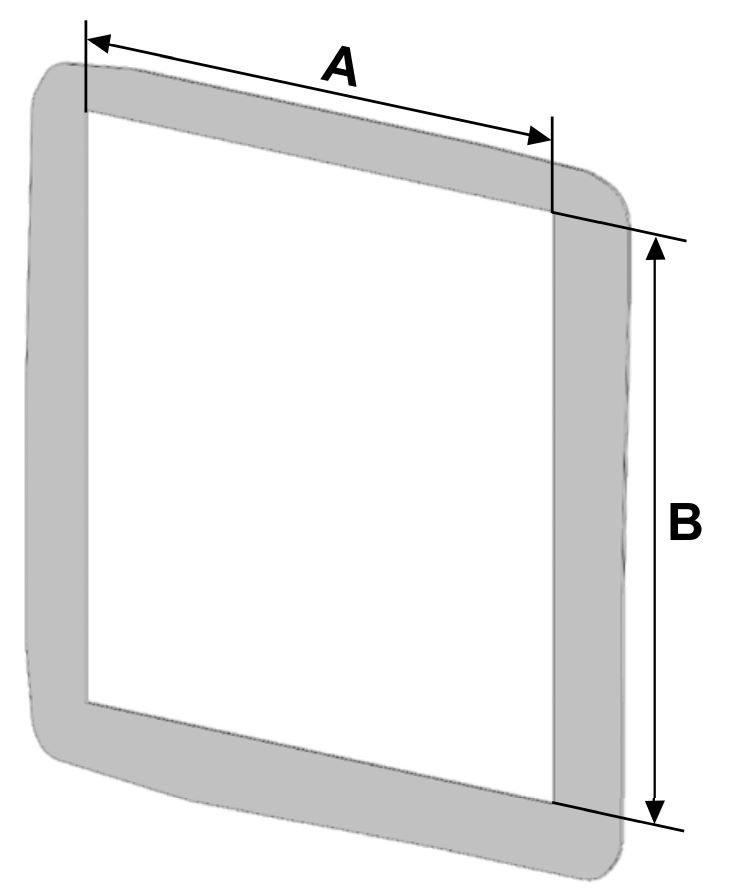

DIMENSIONI PFA 20.000

A 125 mm
B 125 mm
X 145 mm
Y 145 mm
Z1 5 mm
Z2 26 mm



Scarica la nuova versione del software PSS



PFA 40.000

Griglia con filtro

  • Stesso design dei ventilatori con filtro della serie PF
  • Fissaggio a scatto sviluppato e brevettato da Pfannenberg
  • Montaggio su porta senza viti a norma VDE 0113 (EN 60204)
  • Facile sostituzione del panno filtrante durante il funzionamento
  • Con guarnizione integrata in schiuma per l’armadio elettrico
  • Grado di protezione IP 54 e IP 55, tipo NEMA 12
  • Certificazione UR e UL Listed
  • Resistenza agli UV (variante IP 55)
  • Dima compatibile con la dimensione 4 della 3ª e 4ª generazione
  • Disponibile anche in nero (RAL 9011)


Dimensione 4


Grado di
protezione


Grado di
protezione


NEMA tipo 12


Conformità EAC


Certificazione CE


Certificazione
UL Recognized


Certificazione
UL Listed


Standard CSA





│RICHIEDI INFORMAZIONI SUL PRODOTTO

│SOFTWARE DI DIMENSIONAMENTO PSS



Dati tecnici

Dati PFA 40.000
Grado di protezione secondo EN 60529 / UL 50 IP 54 NEMA tipo 12 – filtro standard
IP 55 NEMA tipo 12 – filtro pieghettato
Categoria di qualità del panno filtrante a norma DIN EN 779 IP 54 G 4
IP 55 G 4
Dimensioni (mm) 252 x 252
Dimensioni dima (mm) 223 x 223
Colore RAL 7035, colori diversi su richiesta

Potete trovare certificazioni e maggiori dettagli tecnici negli allegati della sezione download, qui di seguito

Downloads

Descrizione Lingua Tipo Dimensione Download
Dichiarazione di conformità CE PF/PFA Inglese, Tedesco 47 KB │DOWNLOAD
Dichiarazione di conformità UKCA Inglese 32 KB │DOWNLOAD
Manuale d'uso PF/PFA 1x.000 - 6x.000 Inglese, Tedesco, Olandese, Francese, Svedese, Italiano, Spagnolo, Russo 1.5 MB │DOWNLOAD
Supplemento PFx Inglese, Tedesco, Olandese, Francese, Svedese, Italiano, Spagnolo, Russo 470 KB │DOWNLOAD
Raccomandazioni cambio filtro Inglese, Tedesco 43 KB │DOWNLOAD
Filtro 216x216 IP54/Type12 Inglese, Tedesco 42 KB │DOWNLOAD
Filtro 212,5x200 IP55 Inglese, Tedesco 32 KB │DOWNLOAD
Scheda prodotto Inglese 550 KB │DOWNLOAD
Disegno (IGES) Inglese 2.0 MB │DOWNLOAD
Modello 3D (STEP) Inglese 1.4 MB │DOWNLOAD
Certificato CSA Inglese 150 KB │DOWNLOAD
Certificato UL listed Inglese 190 KB │DOWNLOAD
Certificato UL recognized Inglese 170 KB │DOWNLOAD
Certificato EAC Russo 250 KB │DOWNLOAD



Dati per l’ordine

Dati per l’ordine RAL 7035 PFA 40.000
Grado di protezione IP 54 IP 55
Codice articolo 11740001055 11740003055
Codice articolo confezione 24 pz. 11740001412 11740003412

Dati per l’ordine RAL 9011 PFA 40.000
Grado di protezione IP 54 IP 55
Codice articolo 11740001050 11740004050


Opzioni / accessori

Panni filtranti (5 pz/confezione) IP 54 IP 55
Codice articolo 18611600032 18611600036
Dimensioni 216 x 216 mm 212 x 200 mm

Gestione termica Pfannenberg – Ventilatori con filtro 4ta generazione



DIMENSIONI PFA 40.000

A 223 mm
B 223 mm
X 252 mm
Y 252 mm
Z1 6 mm
Z2 38 mm



Scarica la nuova versione del software PSS



PFA 30.000

Griglia con filtro

  • Stesso design dei ventilatori con filtro della serie PF
  • Fissaggio a scatto sviluppato e brevettato da Pfannenberg
  • Montaggio su porta senza viti ai sensi del VDE 0113 (EN 60204)
  • Facile sostituzione del panno filtrante durante il funzionamento
  • Con guarnizione integrata in schiuma per l’armadio elettrico
  • Grado di protezione IP 54 e IP 55, tipo NEMA 12
  • Certificazione UR e UL Listed
  • Resistenza agli UV (variante IP 55)
  • Dima compatibile con la dimensione 3 della 3ª e 4ª generazione
  • Disponibile anche in nero (RAL 9011)


Dimensione 3


Grado di
protezione


Grado di
protezione


NEMA tipo 12


Conformità EAC


Certificazione CE


Certificazione
UL Recognized


Certificazione
UL Listed


Standard CSA





│RICHIEDI INFORMAZIONI SUL PRODOTTO

│SOFTWARE DI DIMENSIONAMENTO PSS



Dati tecnici

Dati PFA 30.000
Grado di protezione secondo EN 60529 / UL 50 IP 54 NEMA tipo 12 – filtro standard
IP 55 NEMA tipo 12 – filtro pieghettato
Categoria di qualità del panno filtrante a norma DIN EN 779 IP 54 G 4
IP 55 G 4
Dimensioni (mm) 202 x 202
Dimensioni dima (mm) 177 x 177
Colore RAL 7035, colori diversi su richiesta

Potete trovare certificazioni e maggiori dettagli tecnici negli allegati della sezione download, qui di seguito

Downloads

Descrizione Lingua Tipo Dimensione Download
Dichiarazione di conformità CE PF/PFA Inglese, Tedesco 47 KB │DOWNLOAD
Dichiarazione di conformità UKCA Inglese 32 KB │DOWNLOAD
Manuale d'uso PF/PFA 1x.000 - 6x.000 Inglese, Tedesco, Olandese, Francese, Svedese, Italiano, Spagnolo, Russo 1.5 MB │DOWNLOAD
Supplemento PFx Inglese, Tedesco, Olandese, Francese, Svedese, Italiano, Spagnolo, Russo 470 KB │DOWNLOAD
Raccomandazioni cambio filtro Inglese, Tedesco 43 KB │DOWNLOAD
Filtro 170x170 IP54/TYPE12 Inglese, Tedesco 42 KB │DOWNLOAD
Filtro 166x156 IP55 Inglese, Tedesco 32 KB │DOWNLOAD
Scheda prodotto Inglese 550 KB │DOWNLOAD
Disegno (IGES) Inglese 1.4 MB │DOWNLOAD
Modello 3D (STEP) Inglese 1.0 MB │DOWNLOAD
Certificato CSA Inglese 150 KB │DOWNLOAD
Certificato UL listed Inglese 190 KB │DOWNLOAD
Certificato UL recognized Inglese 170 KB │DOWNLOAD
Certificato EAC Russo 250 KB │DOWNLOAD



Dati per l’ordine

Dati per l’ordine RAL 7035 PFA 30.000
Grado di protezione IP 54 IP 55
Codice articolo 11730001055 11730003055
Codice articolo confezione 14 pz. 11730001408 11730003408

Dati per l’ordine RAL 9011 PFA 30.000
Grado di protezione IP 54 IP 55
Codice articolo 11730001050 11730004050


Opzioni / accessori

Panni filtranti (5 pz/confezione) IP 54 IP 55
Codice articolo 18611600031 18611600035
Dimensioni 170 x 170 mm 166 x 156 mm

Gestione termica Pfannenberg – Ventilatori con filtro 4ta generazione

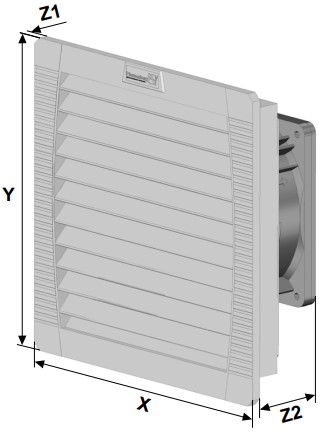

DIMENSIONI PFA 30.000

A 177 mm
B 177 mm
X 202 mm
Y 202 mm
Z1 6 mm
Z2 34 mm



Scarica la nuova versione del software PSS

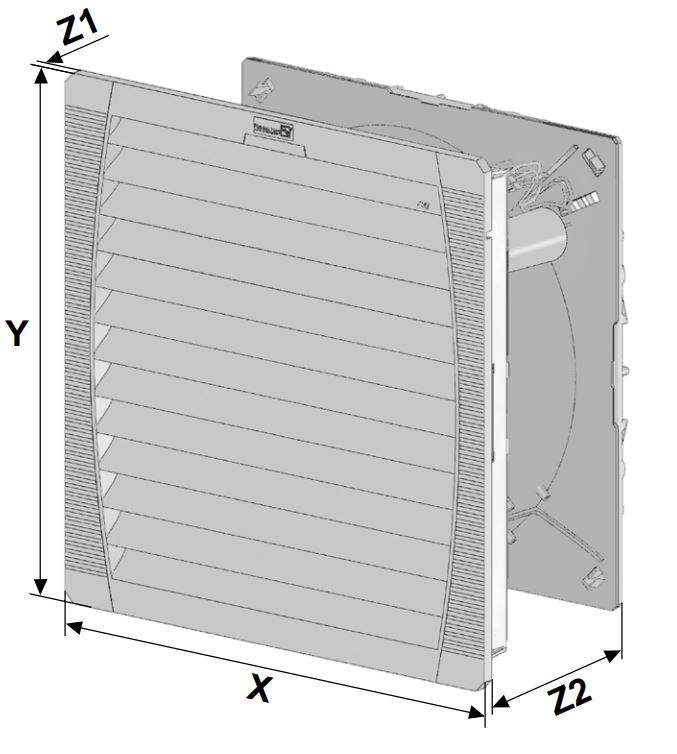

PFA 60.000

Griglia con filtro

  • Stesso design dei ventilatori con filtro della serie PF
  • Fissaggio a scatto sviluppato e brevettato da Pfannenberg
  • Montaggio su porta senza viti ai sensi del VDE 0113 (EN 60204)
  • Facile sostituzione del panno filtrante durante il funzionamento
  • Con guarnizione integrata in schiuma per l’armadio elettrico
  • Grado di protezione IP 54 e IP 55, NEMA tipo 12
  • Certificazione UR e UL Listed
  • Resistenza agli UV (variante IP 55)
  • Dima compatibile con la dimensione 6 della 3ª e 4ª generazione
  • Disponibile anche in nero (RAL 9011)


Dimensione 6


Grado di
protezione


Grado di
protezione


NEMA tipo 12


Conformità EAC


Certificazione CE


Certificazione
UL Recognized


Certificazione
UL Listed


Standard CSA





│RICHIEDI INFORMAZIONI SUL PRODOTTO

│SOFTWARE DI DIMENSIONAMENTO PSS



Dati tecnici

Dati PFA 60.000
Grado di protezione secondo EN 60529 / UL 50 IP 54 NEMA tipo 12 – filtro standard
IP 55 NEMA tipo 12 – filtro pieghettato
Categoria di qualità del panno filtrante a norma DIN EN 779 IP 54 G 4
IP 55 G 4
Dimensioni (mm) 320 x 320
Dimensioni dima (mm) 292 x 292
Colore RAL 7035, colori diversi su richiesta

Potete trovare certificazioni e maggiori dettagli tecnici negli allegati della sezione download, qui di seguito

Downloads

Descrizione Lingua Tipo Dimensione Download
Dichiarazione di conformità CE PF/PFA Inglese, Tedesco 47 KB │DOWNLOAD
Dichiarazione di conformità UKCA Inglese 32 KB │DOWNLOAD
Manuale d'uso PF/PFA 1x.000 - 6x.000 Inglese, Tedesco, Olandese, Francese, Svedese, Italiano, Spagnolo, Russo 1.5 MB │DOWNLOAD
Supplemento PFx Inglese, Tedesco, Olandese, Francese, Svedese, Italiano, Spagnolo, Russo 470 KB │DOWNLOAD
Raccomandazioni cambio filtro Inglese, Tedesco 43 KB │DOWNLOAD
Filtro 284x284 IP54/Type12 Inglese, Tedesco 30 KB │DOWNLOAD
Filtro 279x264 IP55 Inglese, Tedesco 32 KB │DOWNLOAD
Scheda prodotto Inglese 650 KB │DOWNLOAD
Disegno (IGES) Inglese 1.7 MB │DOWNLOAD
Modello 3D (STEP) Inglese 1.1 MB │DOWNLOAD
Certificato CSA Inglese 150 KB │DOWNLOAD
Certificato UL listed Inglese 190 KB │DOWNLOAD
Certificato UL recognized Inglese 170 KB │DOWNLOAD
Certificato EAC Russo 250 KB │DOWNLOAD



Dati per l’ordine

Dati per l’ordine RAL 7035 PFA 60.000
Grado di protezione IP 54 IP 55
Codice articolo 11760002055 11760003055
Codice articolo confezione 12 pz. 11760002413 11760003413

Dati per l’ordine RAL 9011 PFA 60.000
Grado di protezione IP 54 IP 55
Codice articolo 11760002050 11760007050


Opzioni / accessori

Panni filtranti (5 pz/confezione) IP 54 IP 55
Codice articolo 18611600033 18611600037
Dimensioni 284 x 284 mm 279 x 264 mm

Gestione termica Pfannenberg – Ventilatori con filtro 4ta generazione



DIMENSIONI PFA 60.000

A 292 mm
B 292 mm
X 320 mm
Y 320 mm
Z1 7 mm
Z2 39 mm



Scarica la nuova versione del software PSS
